Високошвидкісна відцентрова розпилювальна сушарка

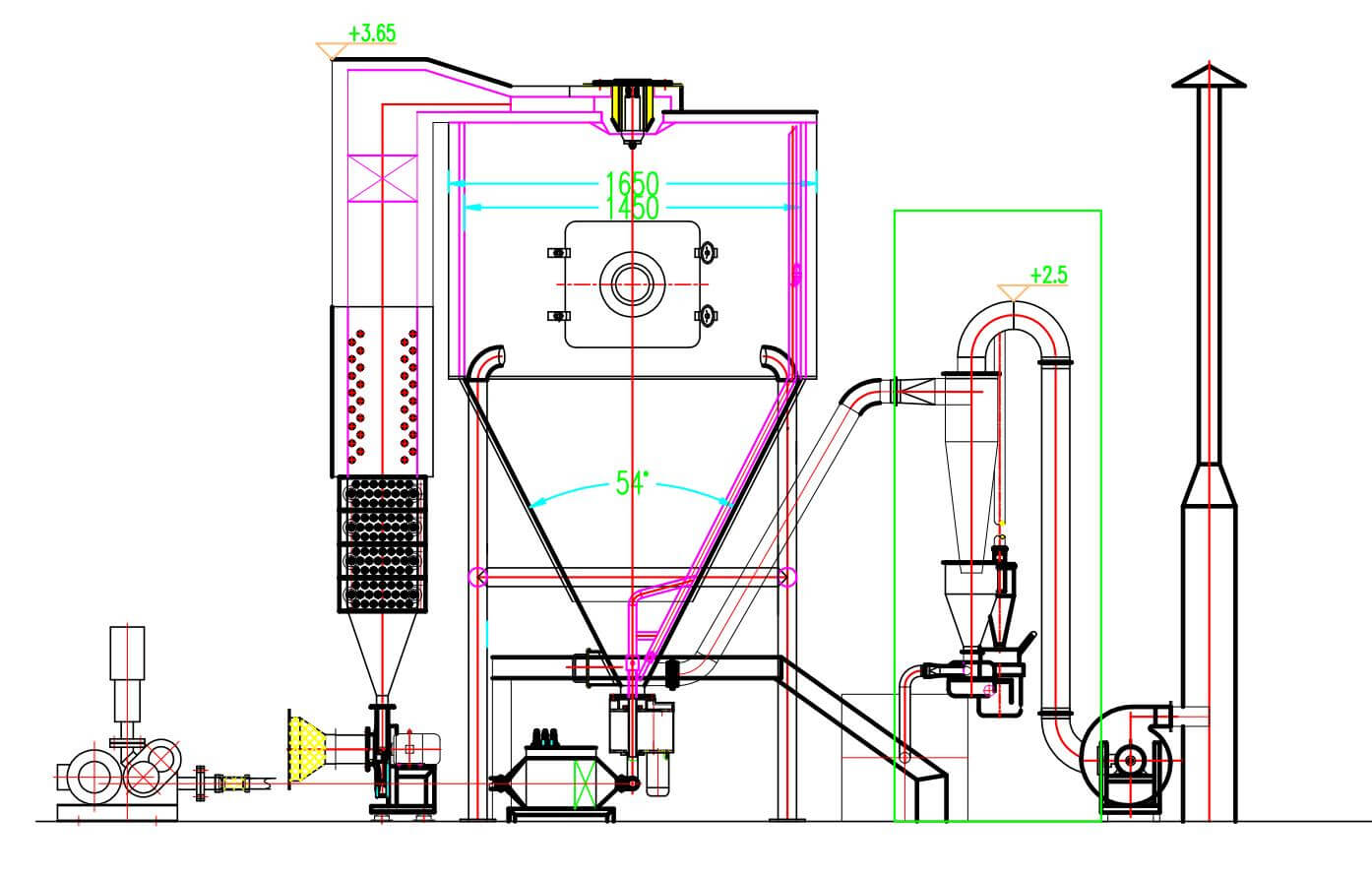

Технологічна схема відцентрової розпилювальної сушарки

Технічні параметри

Розмір моделі	5	25	50	150	200-2000
Температура на вході	Автоматичне регулювання 140-350℃
Температура на виході	80-90℃
Макс. Потужність випаровування (кг/год)	5	25	50	150	200-2000
Метод розпилення	передача стисненого повітря	механічна трансмісія
Революція (об/хв)	25000	18000	18000	15000	8000-15000
Діаметр розпилювального диска (мм)	50	120	120	150	180-240
Джерело тепла	електрика	пара + електрика	пара+електрика, нафта, паливо нафтоване, піч гарячого повітря
Макс. Потужність опалення (кВт)	9	36	72	99
Габаритні розміри (ДШВ) (м)	1.8×0.93×2.2	3×2.7×4.26	3.5×3.5×4.8	5.5×4×7	залежить від реальної ситуації
Швидкість відновлення висушеного порошку (%)	≥95

Склад відцентрової розпилювальної сушарки

1. Система подачі

1,5 кВт, 0,8 мА гвинтовий насос із змінною частотою двигуна, розрахункова температура знаходиться в нормальних температурних умовах, якщо є зміна температури, будь ласка, зв’яжіться з нами.

2. Система гарячого повітря

Ця система забезпечує чисте повітря, необхідне перед сушінням. Об’єм фільтрації становить 25000 м3/год, а максимальний тиск – 50 Па. Фільтруючим матеріалом є неткане полотно, а система опалення приймає пар + електричне опалення.

3. Система сушіння

3.1 Вхідна волюта

Логарифмічна спіральна спіраль гарячого повітря з нержавіючої сталі SUS304 знаходиться у верхній частині сушильної башти, забезпечуючи стабільну подачу гарячого повітря для сушильної башти.

3.2 Сушильна башта

Сушильна башта являє собою циліндричний високий циліндр з конічним дном. Башта має вхід і вихід гарячого повітря, отвори для огляду та очищення, оглядові отвори, отвори для освітлення тощо. Вся сушильна башта змонтована на кронштейні.

Внутрішні та зовнішні стіни башти виготовлені з нержавіючої сталі SUS304. Ізоляційний матеріал – 100 мм силікат алюмінію (Al₂SiO₅).

Додатки

1. Наша відцентрова розпилювальна сушарка LPG-200 для сушіння поживних речовин

1. Матеріали та вимоги замовника
матеріал	Сільськогосподарські органічні сполуки
Стан вологи	Безкоштовна вода
Випаровування	Близько 200kg/h
Вологість мокрої основи	75% (вільна вода)
Вологість сухої основи	≤3% (вільна вода)
Питома вага рідини	1.2kg/cm³
Температура корму	10~12℃
Температура нагнітання	Близько 35℃
Джерело тепла	Газова піч гарячого дуття
Спосіб отримання	Циклон + охолодження централізований збір
2. Технічні параметри осушувального розчину
Модель обладнання	Відцентрова розпилювальна сушарка LPG-200 *1
Метод розпилення	Відцентровий
Метод контакту з гарячим повітрям	Паралельний потік
Температура повітря на вході	160~220℃
Температура повітря на виході	80~100℃
Вимоги до матеріалів	Контакт для продукту SUS304
Спосіб видалення пилу	Циклонний сепаратор
Спосіб нагрівання	Газова піч гарячого дуття
Спосіб годування	Подача шнекового насоса
Місце встановлення	Загальна зона для головної вежі, чиста зона для прийому матеріалів
Розмір місця установки	Потрібен малюнок стану рослин
Шум	＜80 dB
3. Умови громадських робіт
Атмосферний тиск	101.3KPa
Температура навколишнього середовища	10℃
Відносна вологість	70%
Електрична енергія	380 В, 3 фази, 50 Гц
Потужність машини	Близько 50KW
Споживання стисненого повітря	0.8m³/min
Споживання природного газу	42Nm³ /h
Тиск стисненого повітря	0.3~0.6mpa

2. Наша відцентрова розпилювальна сушарка LPG-2000 для сушіння соку манго

1. Матеріали та вимоги замовника
матеріал	Сік манго
Стан вологи	Безкоштовна вода
Випаровування	2000kg/h
Вологість мокрої основи	80% (вільна вода)
Вологість сухої основи	≤5% (вільна вода)
Питома вага рідини	1.03kg/cm³
Температура корму	40℃
Температура нагнітання	Близько 35 ℃
Джерело тепла	Опалення парове + електро
Спосіб отримання	Циклон + Вода плівковий пиловловлювач
2. Технічні параметри осушувального розчину
Модель обладнання	Відцентрова розпилювальна сушарка LPG-2000 *1
Метод розпилення	Відцентровий
Метод контакту з гарячим повітрям	Паралельний потік
Температура повітря на вході	160~220℃
Температура повітря на виході	80~100℃
Вимоги до матеріалів	Контакт для продукту SUS304
Спосіб видалення пилу	Циклонний сепаратор
Спосіб нагрівання	Опалення парове + електро
Спосіб годування	Подача шнекового насоса
Місце встановлення	Загальна зона для головної вежі, чиста зона для прийому матеріалів
Розмір місця установки	Потрібен малюнок стану рослин
Шум	＜80 dB
3. Умови громадських робіт
Атмосферний тиск	101.3KPa
Температура навколишнього середовища	10℃
Відносна вологість	70%
Електрична енергія	380 В, 3 фази, 50 Гц
Потужність машини	Близько 230 кВт
Споживання стисненого повітря	0.6m³/min
Споживання пари	Близько 3500 кг/год
Тиск стисненого повітря	0.3~0.6mpa

3. Наша відцентрова розпилювальна сушарка TPG-1000 для сушіння гідролізованого білка риби

1. Матеріали та вимоги замовника
матеріал	Гідролізований білок риби
Стан вологи	Безкоштовна вода
Випаровування	близько 1000kg/h
Вологість мокрої основи	79% (вільна вода)
Вологість сухої основи	≤3% (вільна вода)
Питома вага рідини	1.04kg/cm³
Температура корму	10~12℃
Температура нагнітання	близько 35℃
Джерело тепла	Газова піч гарячого дуття
Спосіб отримання	Двоступінчастий циклонний колектор
2. Технічні параметри нашого розчину для сушіння
Модель обладнання	Відцентрова розпилювальна сушарка TPG-1000 *1
Метод розпилення	Відцентровий
Метод контакту з гарячим повітрям	Паралельний потік
Температура повітря на вході	160~220℃
Температура повітря на виході	80~100℃
Вимоги до матеріалів	Контакт для продукту SUS304
Спосіб видалення пилу	Циклонний сепаратор
Спосіб нагрівання	Газова піч гарячого дуття
Спосіб годування	Подача шнекового насоса
Місце встановлення	Загальна зона для головної вежі, чиста зона для прийому матеріалів
Розмір місця установки	Потрібен малюнок стану рослин
Шум	＜80 dB
3. Умови громадських робіт
Атмосферний тиск	101.3KPa
Температура навколишнього середовища	10℃
Відносна вологість	70%
Електрична енергія	380 В, 3 фази, 50 Гц
Потужність машини	120KW
Споживання стисненого повітря	1.1m³/min
Споживання природного газу	близько 116Nm³ /h
Тиск стисненого повітря	0.3~0.6mpa
