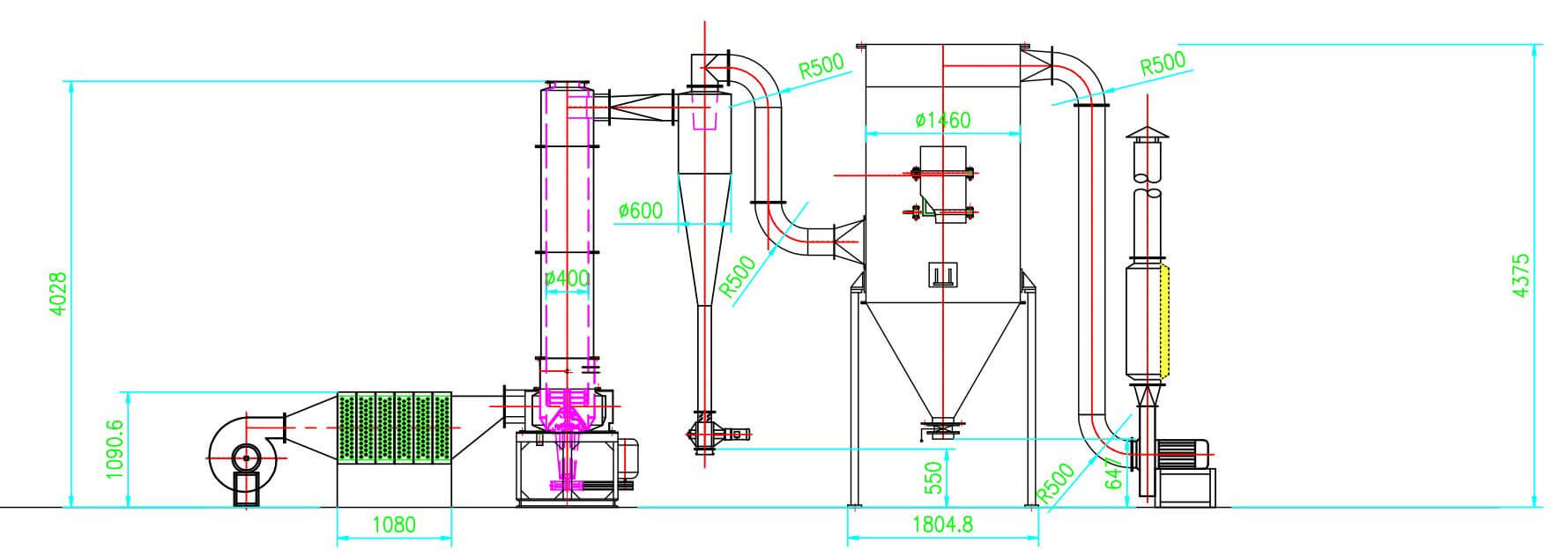

Diagramma di flusso dell’essiccatore Flash
Il flash dryer è composto da un distributore di aria calda, un cilindro di asciugatura, un classificatore e una coclea.
1. Distributore aria calda
Il distributore di aria calda è una presa d’aria uniforme tangenziale a voluta.
2. Cilindro di asciugatura
Il cilindro di asciugatura può essere suddiviso in quattro zone dal basso verso l’alto: zona di asciugatura rapida con agitazione, zona di asciugatura fluidizzata rotante, zona di asciugatura del flusso d’aria e zona di classificazione.
- Zona di asciugatura rapida con agitazione: la zona di agitazione e asciugatura rapida si trova nella parte inferiore del cilindro di asciugatura, che può far evaporare dal 60% all’80% dell’acqua nel materiale. La velocità dell’agitatore è regolabile, generalmente 200-500 giri/min, il diametro del cilindro di asciugatura è grande, la velocità è bassa; al contrario, il diametro è piccolo, la velocità è elevata.
- Zona di asciugatura fluidizzata rotante: la zona di asciugatura fluidizzata rotante si trova al centro del cilindro di asciugatura vicino alla parete del cilindro. Nella zona di agitazione e asciugatura rapida, le particelle di materiale sono spinte dal flusso d’aria rotante a spirale verso l’alto ed entrano nella zona di asciugatura fluidizzata rotante, in modo che le particelle vengano ulteriormente ridotte.
- Zona di asciugatura del flusso d’aria: l’area di asciugatura del flusso d’aria si trova al centro della parte superiore del cilindro di asciugatura, che è un’area di fase diluita di particelle solide. In questa zona di essiccazione, quando la velocità del flusso d’aria è maggiore della velocità di sospensione delle particelle di materiale, il materiale viene portato nell’area di classificazione.
- Zona di classificazione: l’area di classificazione si trova nella parte superiore del cilindro di asciugatura. Il classificatore più semplice è un anello di elutriazione. Se il raggio della particella di materiale è inferiore al raggio dell’anello di elutriazione, il materiale verrà estratto dal cilindro di essiccazione per completare il processo di essiccazione, quindi rientrerà nella zona di essiccazione fluidizzata rotante per un’ulteriore essiccazione.
3. Classificatore
Il classificatore più semplice è l’anello di elutriazione menzionato sopra. Questo è un dispositivo di classificazione fisso, gli anelli di elutriazione con diversi diametri interni possono consentire il passaggio solo di particelle inferiori a un certo diametro. Gli anelli di elutriazione devono essere sostituiti quando cambiano i requisiti di diametro.
L’altro consiste nell’installare un dispositivo di classificazione rotante con velocità regolabile sulla posizione dell’anello di elutriazione. Finché la velocità viene modificata, è possibile consentire il passaggio di particelle con dimensioni delle particelle diverse. Maggiore è la velocità, minore è la dimensione delle particelle che attraversano.
4. Coclea
Quando il materiale è sfuso si può utilizzare la tradizionale monovite; quando il materiale è leggermente appiccicoso si può utilizzare la coclea con frantumazione; quando il materiale è più viscoso si può utilizzare la doppia coclea.
La velocità della coclea è regolabile, contattateci per la progettazione della coclea con velocità generale.
Parametri tecnici
| Modella | Diametro del cilindro (millimetro) | Dimensioni (mm) | Potenza (kw) | Gestione del volume d’aria (m3/h) |
Acqua evaporata (kg/h) | Floor area(m2) |
| XSG-2 | 200 | 250 × 2800 | 2.2 | 350~600 | 10~20 | 15 |
| XSG-3 | 300 | 400 × 3300 | 3 | 800~1300 | 20~50 | 15 |
| XSG-4 | 400 | 500 × 3500 | 5.5 | 1400~2300 | 25~70 | 20 |
| XSG-5 | 500 | 600 × 4000 | 5.5 | 2100~3600 | 30~100 | 25 |
| XSG-6 | 600 | 700 × 4200 | 5.5 | 3000~5100 | 40~200 | 28 |
| XSG-8 | 800 | 900 × 4600 | 7.5 | 5500~9000 | 60~600 | 25 |
| XSG-10 | 1000 | 1100 × 5000 | 11 | 8500~14000 | 100~1000 | 55 |
| XSG-12 | 1200 | 1300 × 5200 | 15 | 12200~20000 | 150~1300 | 75 |
| XSG-14 | 1400 | 1500 × 5400 | 18.5 | 17000~27700 | 200~1600 | 85 |
| XSG-16 | 1600 | 1700 × 6000 | 22 | 22000~36000 | 250~2000 | 100 |
XSG-8 Soluzione di Essiccatore Flash (ad es. MHEC)
1. Materiali e requisiti del cliente | |||
Nome materiale | Metilidrossietilcellulosa | Sistema di rimozione della polvere | Depolveratore a ciclone + sacco |
Capacità | 1000kg/h | Materiale dell'attrezzatura | Materiale parte a contatto in acciaio 304, il resto in acciaio A3 |
Umidità iniziale | 10% (base bagnata) | Sito di installazione | Interno |
Umidità finale | 0,5% (base bagnata) | Alimentazione elettrica | 380V 50HZ |
Peso specifico | 0.5g/cm3 | Ambiente | 15℃, 760mmHg, φ=75% |
Fonte di calore | Vapore 0,8 MPa | ||
2. Elenco di configurazione dell'attrezzatura | ||||
ID | Nome dell'equipaggiamento | Modelli e specifiche | Materiale | Quantità |
1 | Ⅰ Filtro dell'aria | A3 Acciaio/non tessuto | 1 | |
2 | Soffiatore | 4-72 5A | A3 Acciaio | 1 |
3 | Scambiatore di calore a vapore | SRZ12X7D | Q235 Acciaio/Al | 6 |
4 | Condotto di ingresso dell'aria calda | SUS304 Acciaio | 1 | |
5 | Macchina per l'asciugatura rapida | XSG-8 | Materiale Contatto Parte SUS316L | 1 |
6 | Base dell'attrezzatura | 0～350 | Materiale Contatto Parte SUS316L | 1 |
7 | Alimentatore a spirale | LJQ-159 | Materiale Contatto Parte SUS316L | 1 |
8 | Essiccatore a ciclone | XF-600 | Materiale Contatto Parte SUS316L | 1 |
9 | Collettore di polvere a sacco a ciclone | MC-86 | Materiale Contatto Parte SUS316L | 1 |
10 | Scaricatore automatico | TFGF-12L | 304 Acciaio | 1 |
11 | Condotto di scarico | A3 Acciaio | 2 | |
12 | Ventilatore a tiraggio indotto | 9-26 9D | A3 Acciaio | 1 |
13 | Camino | Q235 Acciaio | 1 | |
14 | Armadio di controllo elettrico | Spruzzatura di plastica | 1 | |
Dati di essiccazione di riferimento di altri materiali
Temperatura dell'aria in ingresso (°C) | Temperatura dell'aria in uscita (°C) | Temperatura della materia prima (°C) | Contenuto di umidità della materia prima (%) | Contenuto di umidità del prodotto finito (%) | Dimensione delle particelle del prodotto (μm) | Densità apparente (kg/m3) | |
Fango di idrossido | 250 | 85 | 15 | 30 | 4.5 | 40 | 800 |
Dolomite | 310 | 145 | 15 | 66 | 0.4 | 15 | 450 |
Ossido di ferro | 325 | 100 | 13 | 65 | 0.6 | 5 | 300 |
Ossido di alluminio | 250 | 90 | 18 | 71 | 12.5 | 70 | 400 |
Silicato di alluminio | 450 | 100 | 15 | 80 | 5.5 | 20 | 200 |
Carbonato di calcio | 280 | 90 | 13 | 42 | 0.3 | 50 | 450 |
Giallo acido | 225 | 90 | 20 | 72 | 9 | 10 | 300 |
Tartrazina | 210 | 95 | 10 | 50 | 5 | 10 | 700 |
Stearato di calcio | 100 | 52 | 20 | 57 | 0.32 | 16 | ---- |
Amido | 120 | 63 | 20 | 42 | 12 | 30 | 610 |
Carbonato di calcio precipitato | 120 | 70 | 0 | 33 | 0 | 5 | 800 |
Diossido di titanio | 700 | 125 | 15 | 35 | 0.5 | 3 | 600 |
