Diagram Alir Pengering Semprot Sentrifugal
Parameter teknik
| Dimensi Model | 5 | 25 | 50 | 150 | 200-2000 |
| Suhu Masuk | 140-350℃ kontrol otomatis | ||||
| Suhu Outlet | 80-90℃ | ||||
| Maks. Kapasitas Penguapan (kg/jam) | 5 | 25 | 50 | 150 | 200-2000 |
| Metode Atomisasi | transmisi udara terkompresi | transmisi mekanis | |||
| Revolusi (r.p.m) | 25000 | 18000 | 18000 | 15000 | 8000-15000 |
| Diameter Cakram Atomisasi (mm) | 50 | 120 | 120 | 150 | 180-240 |
| Sumber panas | listrik | uap + listrik | uap + listrik, minyak, bahan bakar minyak, tungku udara panas | ||
| Maks. Daya Pemanas kW) | 9 | 36 | 72 | 99 | |
| Dimensi Keseluruhan（L*W*H)(m) | 1.8×0.93×2.2 | 3×2.7×4.26 | 3.5×3.5×4.8 | 5.5×4×7 | tergantung pada situasi yang sebenarnya |
| Tingkat Pemulihan Bubuk Kering (%) | ≥95 | ||||
Komposisi Mesin Pengering Semprotan Sentrifugal
1. Sistem Pemberian Makan
1.5kw, pompa sekrup frekuensi variabel motor 0.8mpA motor, suhu desain dalam kondisi suhu normal, jika ada perubahan suhu, silakan hubungi kami.
2. Sistem Udara Panas
Sistem ini menyediakan udara bersih yang dibutuhkan sebelum pengeringan. Volume filtrasi adalah 25000m3 / jam, dan tekanan maks adalah 50Pa. Bahan filter adalah kain bukan tenunan, dan sistem pemanas mengadopsi uap + pemanas listrik.
3. Sistem Pengeringan
3.1 Volute Saluran Masuk
Volute udara panas spiral logaritmik SUS304 stainless steel SUS304 berada di bagian atas menara pengeringan, menyediakan udara panas yang stabil untuk menara pengeringan.

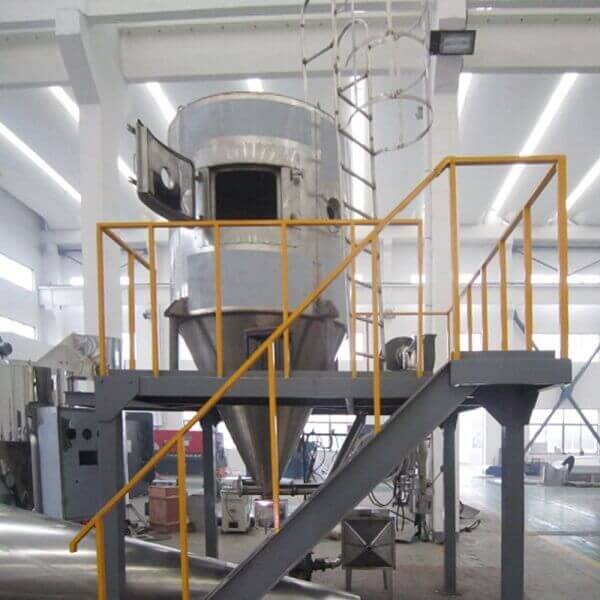

3.2 Menara Pengeringan
Menara pengeringan adalah silinder tinggi silinder dengan dasar kerucut. Menara ini memiliki saluran masuk dan keluar udara panas, port inspeksi dan pembersihan, lubang observasi, lubang penerangan, dll. Seluruh menara pengeringan dipasang pada braket.
Dinding bagian dalam dan luar menara terbuat dari stainless steel SUS304. Bahan insulasi adalah aluminium silikat 100mm (Al₂SiO₅).
Aplikasi
1. Solusi Pengeringan Pengering Semprot Sentrifugal LPG-200 kami untuk Senyawa Nutrisi
1. Materi & Persyaratan Pelanggan | |
Bahan | Senyawa organik pertanian |
Keadaan kelembaban | Air gratis |
Penguapan | Sekitar 200kg/h |
Kadar air dasar basah | 75% (air gratis) |
Kadar air dasar kering | 3% (air gratis) |
Berat jenis cairan | 1.2kg/cm³ |
Suhu Pakan | 10~12℃ |
Suhu Debit | Sekitar 35℃ |
Sumber panas | kompor gas panas ledakan |
Menerima Metode | Topan + koleksi terpusat pendingin |
2. Parameter Teknis Solusi Pengeringan | |
Model Peralatan | Pengering Semprot Sentrifugal LPG-200 * 1 |
Metode Atomisasi | Sentrifugal |
Metode Kontak Udara Panas | Aliran paralel |
Suhu Udara Masuk | 160~220℃ |
Suhu Udara Keluar | 80~100℃ |
Persyaratan bahan | Kontak produk SUS304 |
Metode Penghapusan Debu | Pemisah siklon |
Metode Pemanasan | kompor gas panas ledakan |
Metode Pemberian Makan | Makan pompa sekrup |
Situs Instalasi | Area umum untuk menara utama, area bersih untuk menerima material |
Ukuran Situs Instalasi | Gambar kondisi tanaman diperlukan |
Kebisingan | ＜80 dB |
3. Kondisi Pekerjaan Umum | |
Tekanan atmosfir | 101.3KPa |
Suhu Sekitar | 10℃ |
Kelembaban relatif | 70% |
Tenaga listrik | 380V, 3-fase, 50HZ |
Tenaga Mesin | Sekitar 50KW |
Konsumsi Udara Terkompresi | 0.8m³/min |
Konsumsi Gas Alam | 42Nm³ /h |
Tekanan Udara Terkompresi | 0.3~0.6mpa |
2. Solusi Pengeringan Pengering Semprot Sentrifugal LPG-2000 kami untuk Jus Mangga
1. Materi & Persyaratan Pelanggan | |
Bahan | Jus mangga |
Keadaan kelembaban | Air gratis |
Penguapan | 2000kg/h |
Kadar air dasar basah | 80% (air gratis) |
Kadar air dasar kering | 5% (air gratis) |
Berat jenis cairan | 1.03kg/cm³ |
Suhu Pakan | 40℃ |
Suhu Debit | Sekitar 35℃ |
Sumber panas | Uap + pemanas listrik |
Menerima Metode | Cyclone + Kolektor debu film air |
2. Parameter Teknis Solusi Pengeringan | |
Model Peralatan | Pengering Semprot Sentrifugal LPG-2000 * 1 |
Metode Atomisasi | Sentrifugal |
Metode Kontak Udara Panas | Aliran paralel |
Suhu Udara Masuk | 160~220℃ |
Suhu Udara Keluar | 80~100℃ |
Persyaratan bahan | Kontak produk SUS304 |
Metode Penghapusan Debu | Pemisah siklon |
Metode Pemanasan | Uap + pemanas listrik |
Metode Pemberian Makan | Makan pompa sekrup |
Situs Instalasi | Area umum untuk menara utama, area bersih untuk menerima material |
Ukuran Situs Instalasi | Gambar kondisi tanaman diperlukan |
Kebisingan | ＜80 dB |
3. Kondisi Pekerjaan Umum | |
Tekanan atmosfir | 101.3KPa |
Suhu Sekitar | 10℃ |
Kelembaban relatif | 70% |
Tenaga listrik | 380V, 3-fase, 50HZ |
Tenaga Mesin | Tentang 230KW |
Konsumsi Udara Terkompresi | 0.6m³/min |
Konsumsi Uap | Tentang 3500kg/h |
Tekanan Udara Terkompresi | 0.3~0.6mpa |
3. Solusi Pengeringan Pengering Semprot Sentrifugal TPG-1000 kami untuk Protein Hidrolisis Ikan
1. Materi & Persyaratan Pelanggan | |
Bahan | Protein ikan terhidrolisis |
Keadaan kelembaban | Air gratis |
Penguapan | Sekitar 1000kg/h |
Konten Kelembaban Basah Basah | 79% (air gratis) |
Kandungan Kelembaban Basis Kering | 3% (air gratis) |
Berat jenis cair | 1.04kg/cm³ |
Suhu Pakan | 10~12℃ |
Suhu Debit | sekitar 35℃ |
Sumber panas | kompor gas panas ledakan |
Menerima Metode | Kolektor siklon dua tahap |
2. Parameter Teknis Solusi Pengeringan Kami | |
Model Peralatan | Pengering Semprot Sentrifugal TPG-1000 * 1 |
Metode Atomisasi | Sentrifugal |
Metode Kontak Udara Panas | Aliran paralel |
Suhu Udara Masuk | 160~220℃ |
Suhu Udara Keluar | 80~100℃ |
Persyaratan bahan | Kontak produk SUS304 |
Metode Penghapusan Debu | Pemisah siklon |
Metode Pemanasan | kompor gas panas ledakan |
Metode Pemberian Makan | Makan pompa sekrup |
Situs Instalasi | Area umum untuk menara utama, area bersih untuk menerima material |
Ukuran Situs Instalasi | Gambar kondisi tanaman diperlukan |
Kebisingan | ＜80 dB |
3. Kondisi Pekerjaan Umum | |
Tekanan atmosfir | 101.3KPa |
Suhu Sekitar | 10℃ |
Kelembaban relatif | 70% |
Tenaga listrik | 380V, 3-fase, 50HZ |
Tenaga Mesin | 120KW |
Konsumsi Udara Terkompresi | 1.1m³/min |
Konsumsi Gas Alam | sekitar 116Nm³ /h |
Tekanan Udara Terkompresi | 0.3~0.6mpa |
